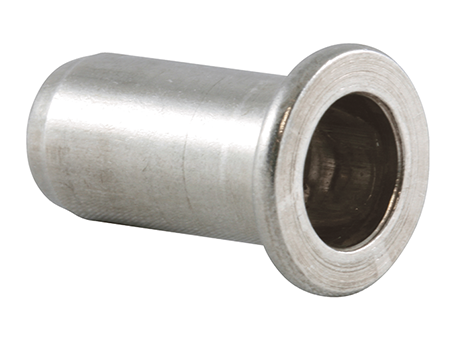

双鼓铆螺母 OPTO®-AFM

OPTO®双鼓铆螺母

你可以直接在我们的网站上观看这段YouTube视频。我们想指出的是，个人数据（如IP地址）会传输到YouTube。 数据保护.

观看视频

关于产品的问题?

联系我们!

铝

圆头|开口

可用尺寸
M4 M5 M6 M8

产品详情

M4

序列号:轴长:铆接范围 (mm):
1089404060014,00,5 - 6,0 mm
       更多

M5

序列号: 轴长:铆接范围(mm):
1089405060015,00,5 - 6,0 mm

M6

序列号: 轴长:铆接范围 (mm):
1089406060017,50,5 - 6,0 mm

M8

序列号: 轴长:铆接范围 (mm):
1089408075021,50,5 - 7,5 mm

    M4

    • 头部直径 (dk):  10,0 mm

    • 头部高度 (k):  0,80 mm

    • 芯轴直径 (D):  6,0 mm

    • 钻孔直径: 6,1 mm

    • 最小拧紧力矩:  3 Nm

    • 最小轴向拉伸强度: 3000 N

           更多

    M5

    • 头部直径 (dk):11,0 mm

    • 头部高度 (k): 1,0 mm

    • 芯轴直径(D): 7,0 mm

    • 钻孔直径:  7,1 mm

    • 最小抗剪强度:  4 Nm

    • 最小抗拉强度:  4200 N

    M6

    • 头部直径 (dk):  13,0 mm

    • 头部高度 (k):  1,5 mm

    • 芯轴直径(D):  9,0 mm

    • 钻孔直径:  9,1 mm

    • 最小抗剪强度:  6 Nm

    • 最小抗拉强度: 6500 N

    M8

    • 头部直径 (dk): 16,0 mm

    • 头部高度 (k): 1,5 mm

    • 芯轴直径(D): 11,0 mm

    • 钻孔直径: 11,1 mm

    • 最小抗剪强度: 18 Nm

    • 最小抗拉强度:  10500 N

PDF数据

Please wait until the CAD models are generated.
CAD data to
Close
Standard blind rivet ALFO®, aluminum/steel, dome head

推荐工具

Hand tool for blind rivets BZ 2
用于铆钉、铆螺母和铆螺柱的手动工具RIVET TOOL MULTI 1
详情
Pneumatic setting tool for blind rivets Honsel BZ 103A
VNG 703铆螺母铆螺柱铆枪
详情
Battery powered rivet gun for blind rivets Rivdom eBZ ZERO
用于铆螺母和铆螺柱电动铆接工具RIVDOM eVNG 2
详情
